Почему бойлер бьет током: причины и что делать

Мнение мастера

Удар током от водонагревателя — крайне опасен и может привести к серьезным последствиям для здоровья. Поэтому решать проблему нужно немедленно. В этом материале специалист сервисного центра «Чиним Бойлер-24» Александр Смирнов расскажет, по каким причинам бойлер бьет током и что с этим делать.

Александр Смирнов

Основные причины появления напряжения на корпусе бойлера

Проблема, когда бойлер бьет током, не только неприятная, но и крайне опасная — напряжение на корпусе может достигать 220 вольт, что при определенных условиях смертельно опасно для человека.

Возникает она по следующим причинам:

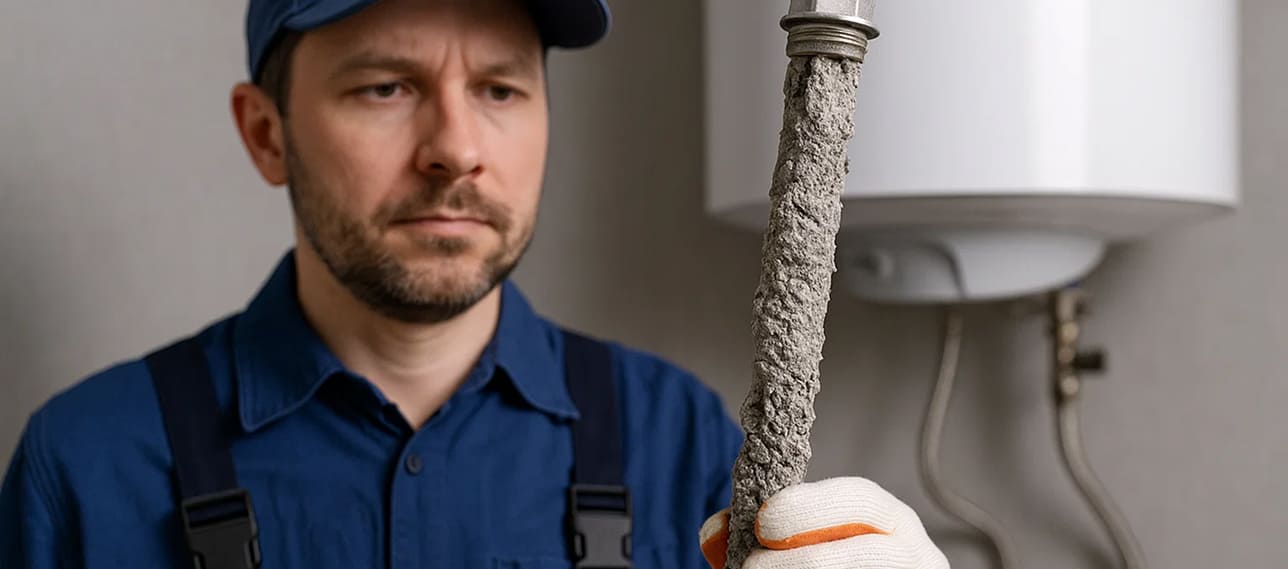

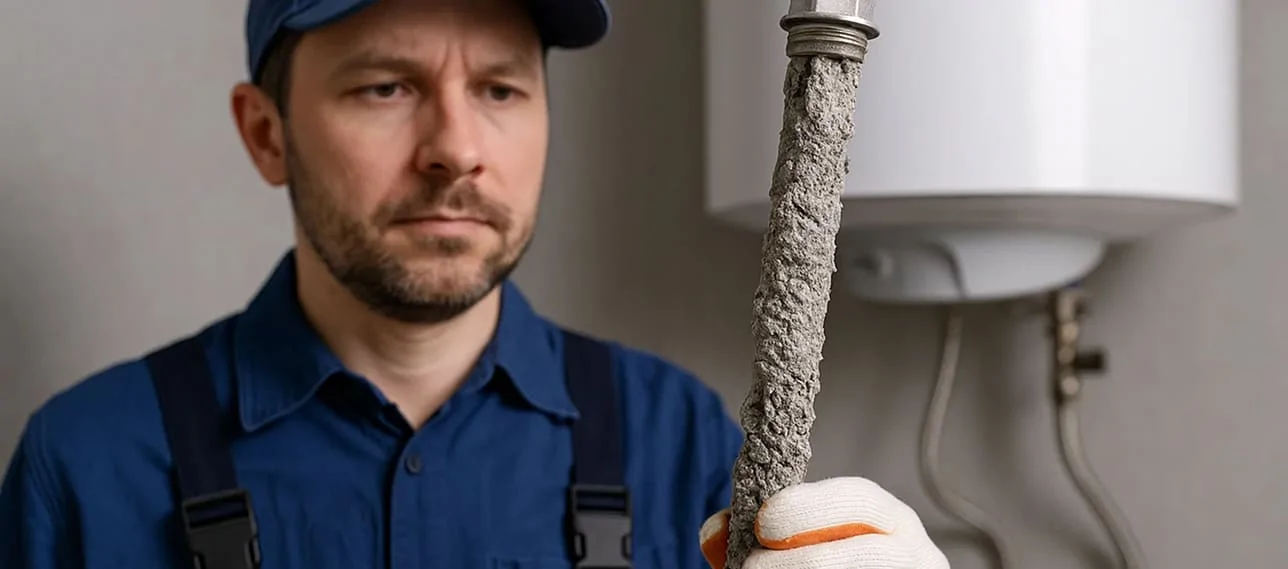

• Разрушение магниевого анода и коррозия ТЭНа. Когда защитный слой нагревательного элемента повреждается, токоведущая спираль оказывается в прямом контакте с водой. Вода становится проводником, и напряжение передается на металлический корпус бойлера. Процесс разрушения ТЭНа происходит постепенно: сначала на защитной оболочке появляются микротрещины от постоянных циклов нагрева-охлаждения, затем в эти трещины проникает вода с растворенными солями. Соли ускоряют коррозию, и через 2-3 года эксплуатации без обслуживания ТЭН может полностью прогореть.

Мнение мастера

Если при прикосновении к крану или корпусу бойлера чувствуете покалывание — немедленно отключите прибор от сети и вызовите специалиста. Не пытайтесь использовать водонагреватель в таком состоянии!

Александр Смирнов

• Отсутствие или неисправность заземления. По статистике нашего сервисного центра, около 40% всех обращений с жалобами на удары током связаны именно с проблемами заземления. В старых домах часто заземляющий контур отсутствует, а жильцы об этом даже не подозревают.
• Повреждение изоляции питающего кабеля. Происходит из-за механического воздействия, перегрева или естественного старения материала. Особенно часто проблема возникает в помещениях с повышенной влажностью. Кабель может повредиться в местах изгиба, прохода через стены, в точках крепления. Иногда повреждение происходит из-за грызунов или при неаккуратном проведении ремонтных работ.
• Блуждающие токи. В многоквартирных домах с металлическими трубами водоснабжения часто возникает ситуация, когда кто-то из соседей использует водопроводную систему в качестве заземления. В результате возникает потенциал на всех металлических элементах системы водоснабжения.

Типы водонагревателей и особенности электрической безопасности

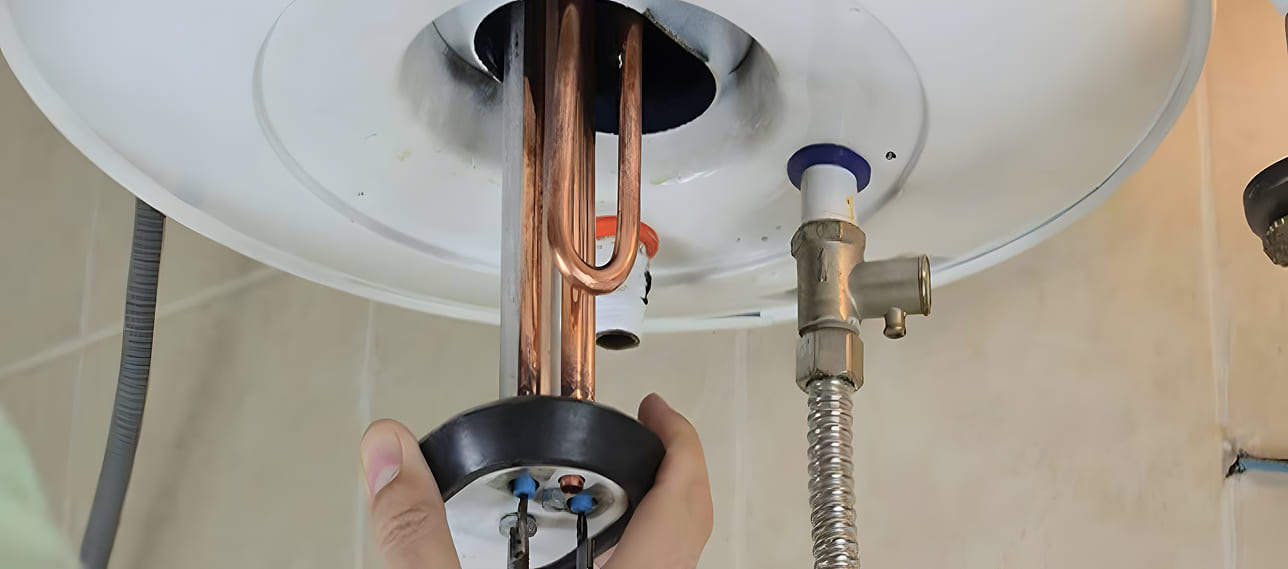

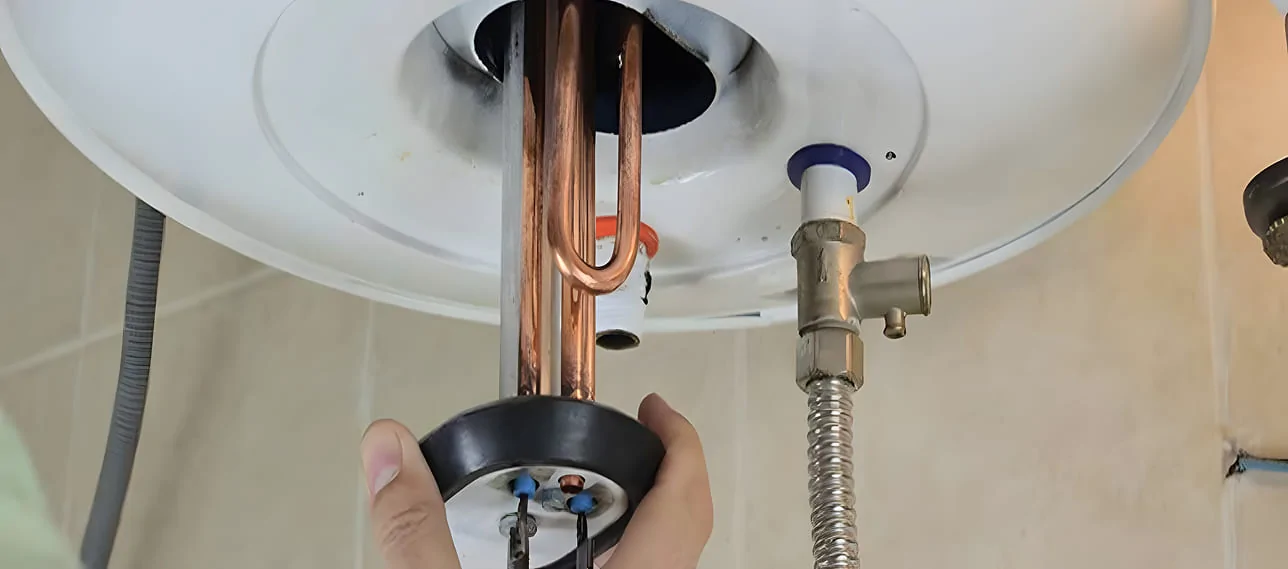

Накопительные бойлеры с мокрым ТЭНом наиболее подвержены проблемам с утечкой тока. Нагревательный элемент непосредственно контактирует с водой, поэтому при повреждении изоляции сразу создается опасная ситуация. В таких моделях особенно важно состояние магниевого анода — он первым принимает на себя электрохимическую коррозию, защищая ТЭН.

Бойлеры с сухим ТЭНом ― более безопасны. Нагревательный элемент помещен в специальную колбу и не контактирует с водой напрямую. Однако это не означает полную защиту от ударов током. При повреждении колбы проблема может возникнуть и здесь. Преимущество сухих ТЭНов — их можно заменить без слива воды из бака, что существенно упрощает обслуживание.

Проточные водонагреватели имеют свою специфику работы. Мощность ТЭНов в них значительно выше (от 3,5 до 27 кВт), что создает повышенную нагрузку на электросеть. Малейшее повреждение изоляции в приборах крайне опасно. К тому же, проточники чувствительны к качеству воды — от жесткой быстро образуется накипь на ТЭНе, что может привести к его перегреву и разрушению.

Мнение мастера

При выборе бойлера обращайте внимание на наличие встроенного УЗО. Многие современные модели премиум-класса уже оснащены защитой. Да, они стоят дороже, но безопасность того стоит.

Александр Смирнов

Диагностика источника утечки тока

Определить точную причину появления напряжения на корпусе можно только с помощью специальных приборов ― мультиметра и мегаомметра. Начинайте с проверки наличия фазы на корпусе при помощи индикаторной отвертки — это быстрый способ подтвердить наличие проблемы.

В целом, диагностика проводится по следующему алгоритму:

1. Измеряем напряжение между корпусом бойлера и заземленными элементами (водопроводные трубы, батареи отопления). Если мультиметр показывает более 5 вольт — это уже опасно. При диагностике важно использовать режим измерения переменного напряжения (ACV) с пределом 750В.

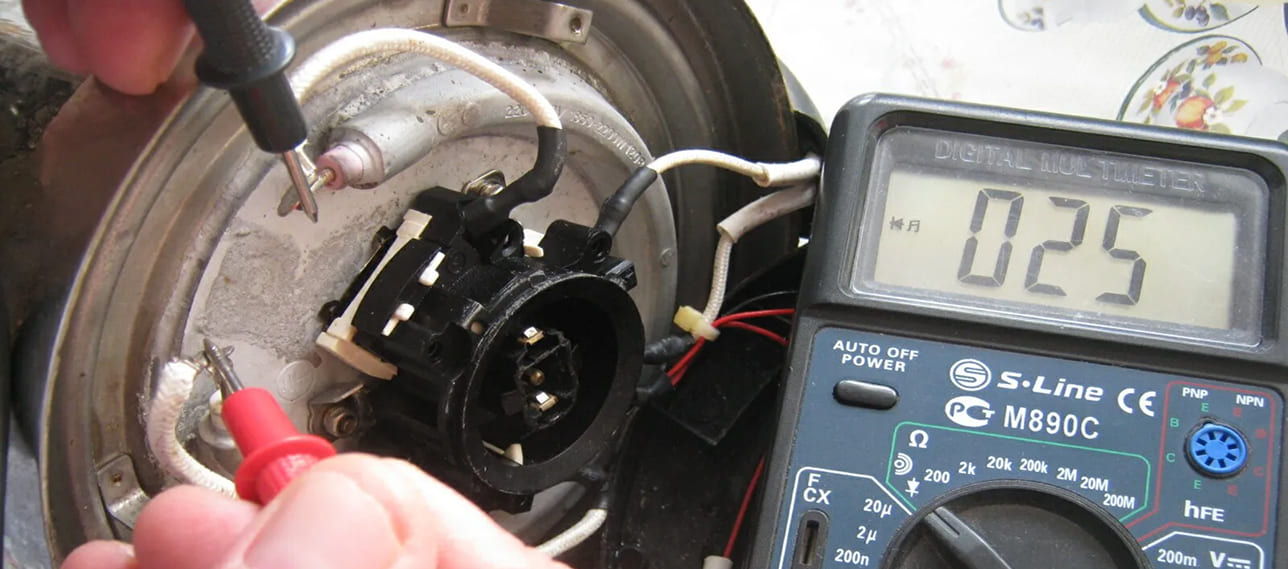

2. Проверяем сопротивление изоляции ТЭНа. Для этого отключаем питание, отсоединяем провода от нагревательного элемента и измеряем сопротивление между выводами ТЭНа и корпусом. Нормальное значение — не менее 0,5 МОм. Если показатель ниже — ТЭН подлежит замене. Профессиональные мегаомметры позволяют проводить измерения напряжения 500-1000 В, что дает более точную картину состояния изоляции.
3. Проверяем целостность заземляющего проводника. Измеряем сопротивление между заземляющим контактом розетки и корпусом бойлера — оно не должно превышать 4 Ом. Если показатель выше — необходимо искать обрыв или плохой контакт в цепи заземления.

Мнение мастера

Никогда не проводите измерения при включенном в сеть бойлере! Все работы выполняются только после полного отключения прибора от электросети. Перед началом работ обязательно проверьте отсутствие напряжения индикатором.

Александр Смирнов

Пошаговые действия при обнаружении проблемы

Если вы обнаружили, что бойлер бьет током, действуйте следующим образом:

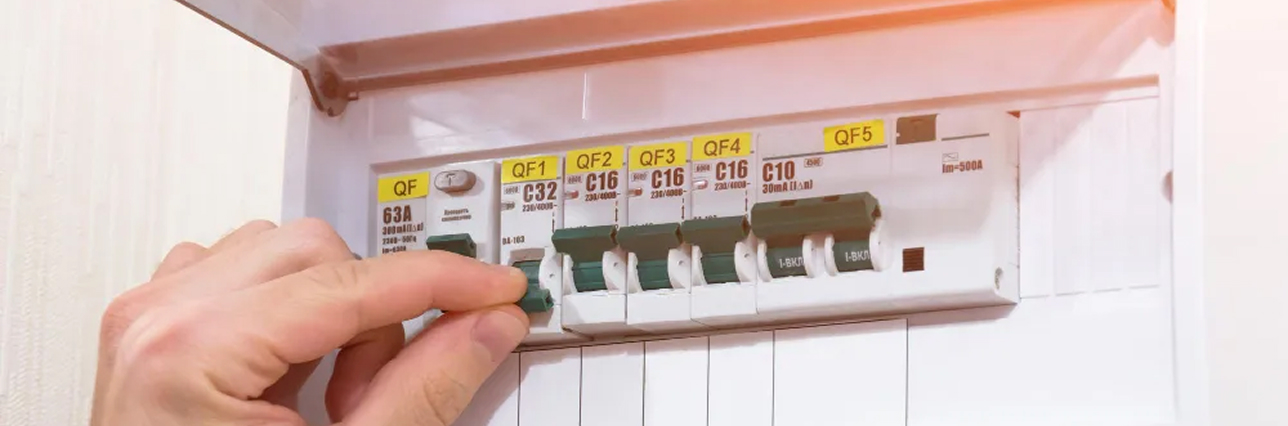

1. Немедленно обесточьте прибор. Выключите автомат в электрощите, который питает водонагреватель. Не пытайтесь просто выдернуть вилку из розетки — это может быть опасно, особенно если руки влажные.
2. После отключения питания перекройте подачу холодной воды к бойлеру. Слейте воду из бака через сливной кран или предохранительный клапан — работать с полным баком опасно и неудобно. Процесс слива может занять от 30 минут до 2 часов в зависимости от объема бака.
3. Проведите визуальный осмотр. Проверьте состояние питающего кабеля, розетки, вилки. Ищите следы оплавления, почернения, механических повреждений. Особое внимание уделите местам ввода кабеля в корпус бойлера — там изоляция страдает чаще всего. Осмотрите предохранительный клапан и места соединения труб — иногда подтекающая вода попадает на электрические контакты.
4. Если визуальных повреждений не обнаружено, переходите к инструментальной проверке. Но помните — без соответствующих навыков и инструментов вы ничего не сделаете самостоятельно. Поэтому лучше дождаться специалиста. Неквалифицированное вмешательство может усугубить ситуацию.

Современные методы защиты от поражения электрическим током

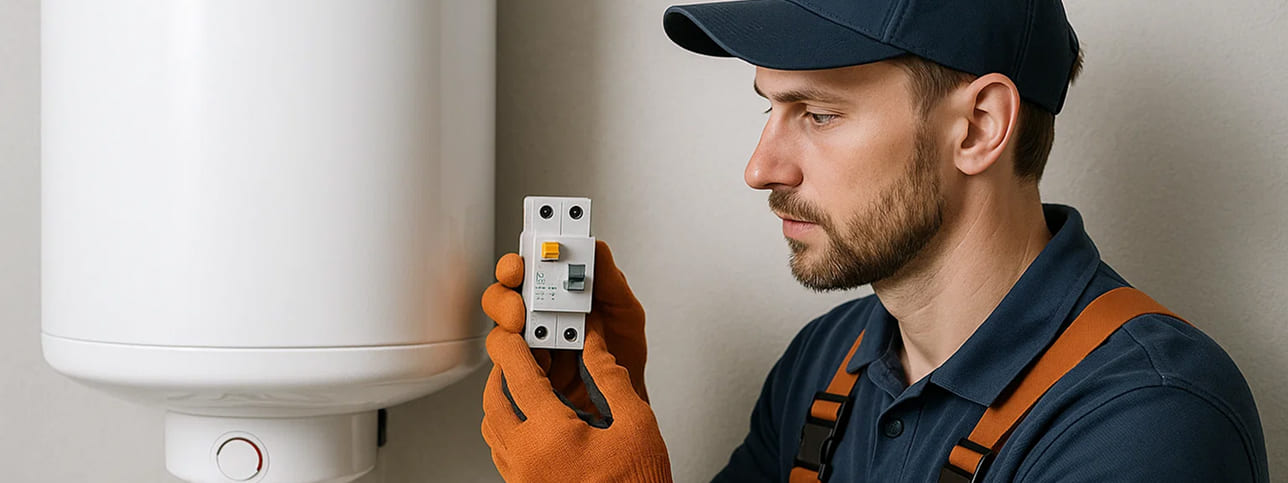

УЗО (устройство защитного отключения) — это первая и основная линия защиты от поражения электрическим током. Принцип работы УЗО основан на контроле тока утечки. Устройство постоянно сравнивает ток, проходящий по фазному и нулевому проводникам. В нормальном состоянии эти токи равны. При появлении утечки (например, через поврежденную изоляцию ТЭНа) баланс нарушается, и УЗО мгновенно отключает питание.

Для бойлеров лучше устанавливать УЗО с током срабатывания 10 мА — они обеспечат максимальную защиту. Устройства на 30 мА тоже допустимы, но они менее чувствительны. Важно понимать, что УЗО не защищает от перегрузки или короткого замыкания — для этого нужен автоматический выключатель. Поэтому оптимальный вариант — дифференциальный автомат, совмещающий функции УЗО и автомата.

Система уравнивания потенциалов — еще один важный элемент защиты. Все металлические элементы в ванной комнате (трубы, корпус бойлера, ванна, полотенцесушитель) соединяются медным проводником сечением не менее 4 мм². Это исключает появление разности потенциалов между элементами и, соответственно, возможность удара током при одновременном касании двух предметов.

Мнение мастера

Не экономьте на защитных устройствах. Качественное УЗО от проверенного производителя стоит 2-3 тысячи рублей и может спасти жизнь. Дешевые китайские аналоги часто не срабатывают в критический момент.

Александр Смирнов

Мой кейс из практики: как неправильный монтаж едва не привел к трагедии

Проблема. Поступил экстренный вызов из новостройки в районе Южное Бутово. Молодая семья с ребенком жаловалась на сильные удары током от бойлера. При попытке принять душ мужчина получил ощутимый удар, после чего семья прекратила пользоваться горячей водой.

Диагностика. По прибытии я первым делом проверил напряжение на корпусе — мультиметр показал 180 вольт. Это очень опасное значение. При детальном осмотре выяснилось, что электрики при монтаже перепутали фазу с заземлением. Вместо защиты корпус бойлера оказался под напряжением. Дополнительно обнаружил, что ТЭН начал разрушаться из-за отсутствия магниевого анода — застройщик установил самую дешевую модель без защиты.

Решение. Работа заняла 4 часа. Сделал следующее:

1. Полностью переделал электрическое подключение, правильно подсоединив фазу, ноль и заземление.
2. Установил дополнительное УЗО на 10 А специально для бойлера.
3. Заменил разрушающийся ТЭН на качественный с сухим нагревом и установил магниевый анод увеличенного размера.

После всех работ провел комплексную проверку: сопротивление изоляции составило 15 МОм, напряжение на корпусе — 0 вольт. Семья получила подробную инструкцию по обслуживанию бойлера.

Помните: электричество и вода — опасное сочетание. Не экономьте, доверяйте ремонт профессионалам и регулярно обслуживайте водонагреватель. При малейших подозрениях на неисправность лучше перестраховаться и вызвать специалиста, чем рисковать своим здоровьем и здоровьем близких.
